Doposażenie w Telefon BMW.

[SHOX]

Witam kolejna dodana rzecz do samochodu to telefon.

Potrzebujemy:

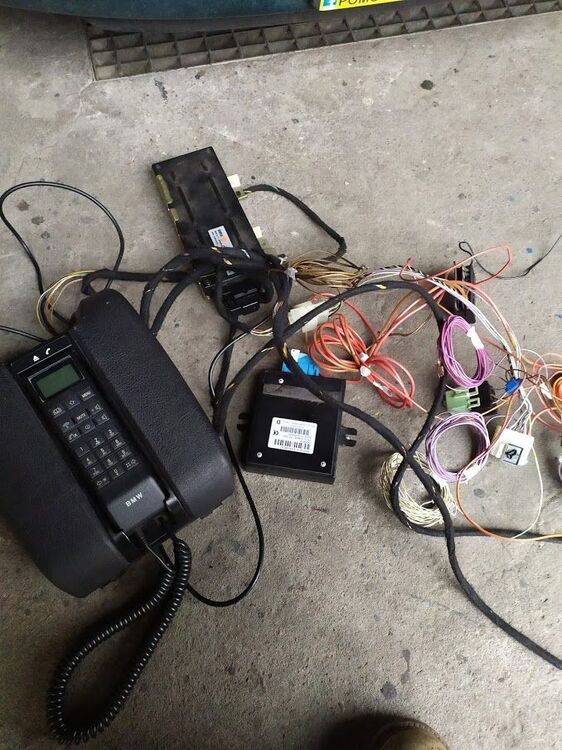

- Telefon

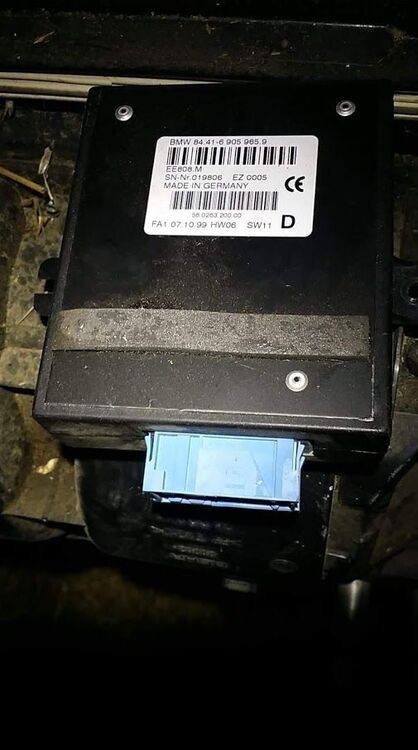

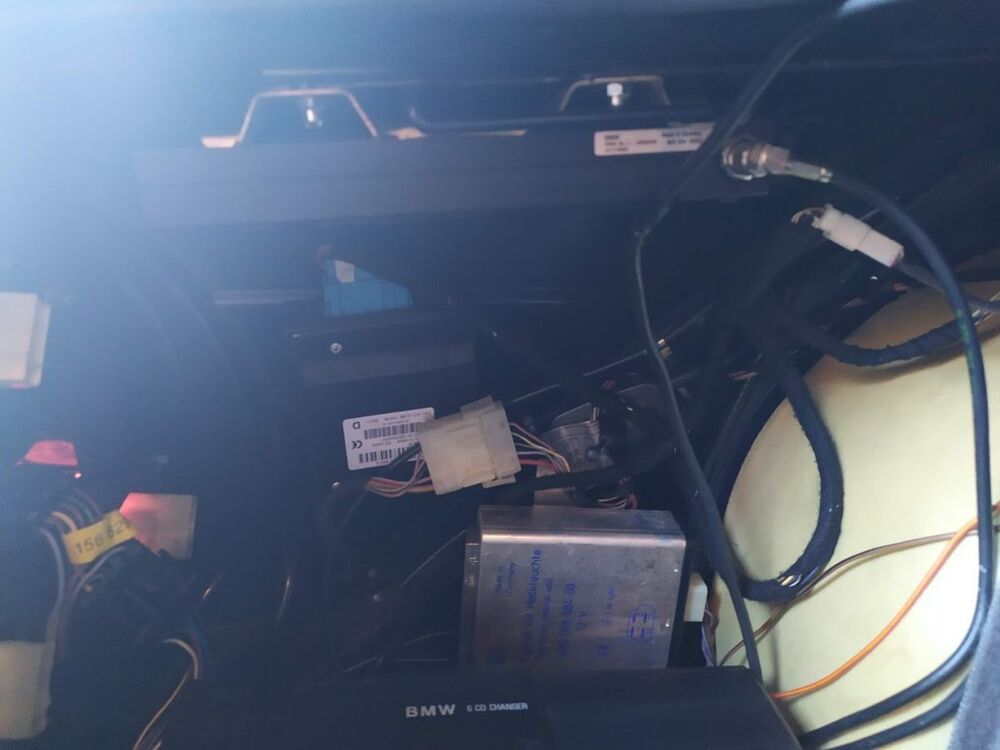

- moduły

- instalacje

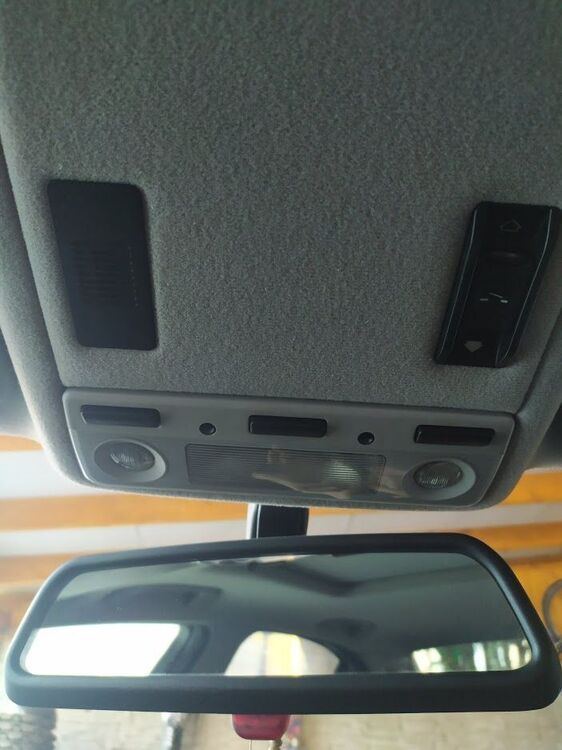

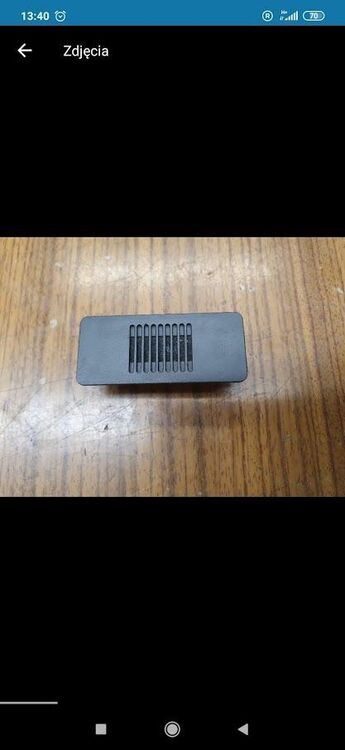

- mikrofon

- antenę

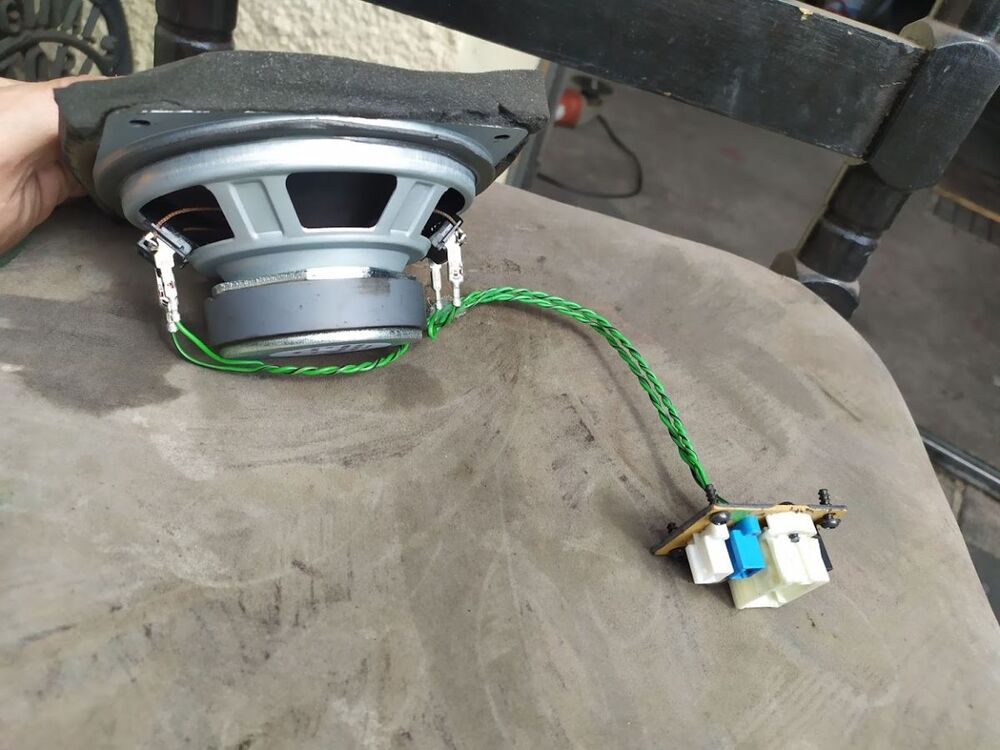

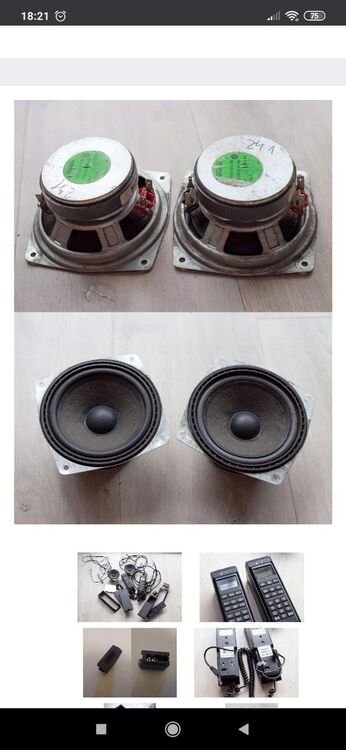

- głośniki dwucewkowe

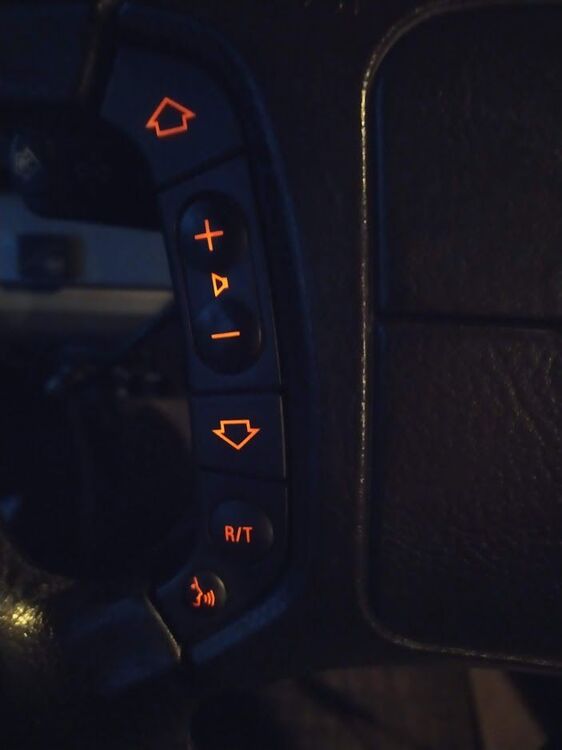

- przycisk do kierownicy.

Opis podłączenia:

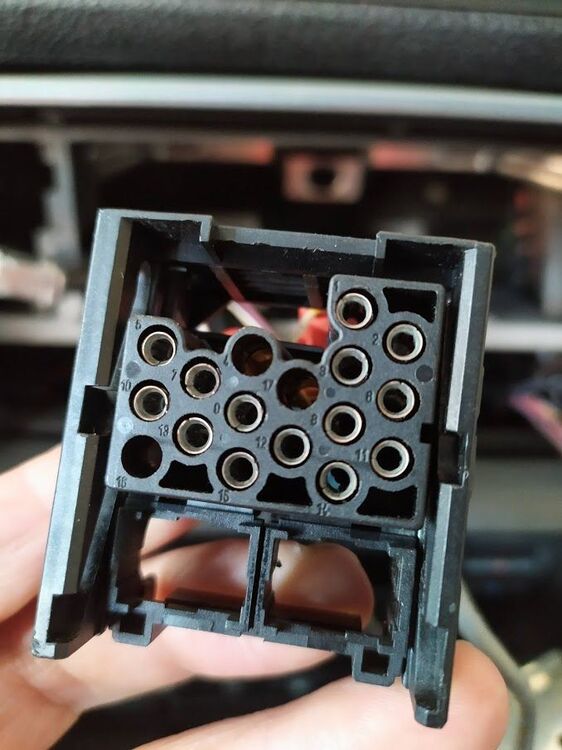

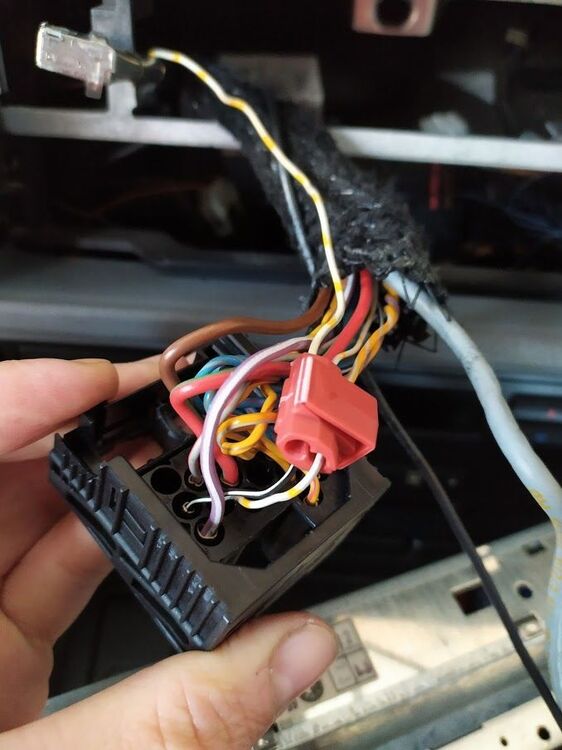

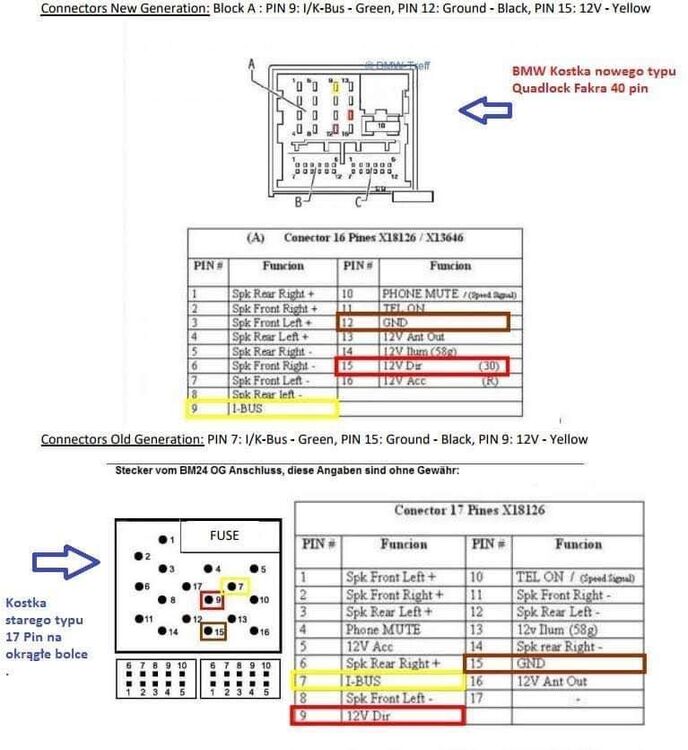

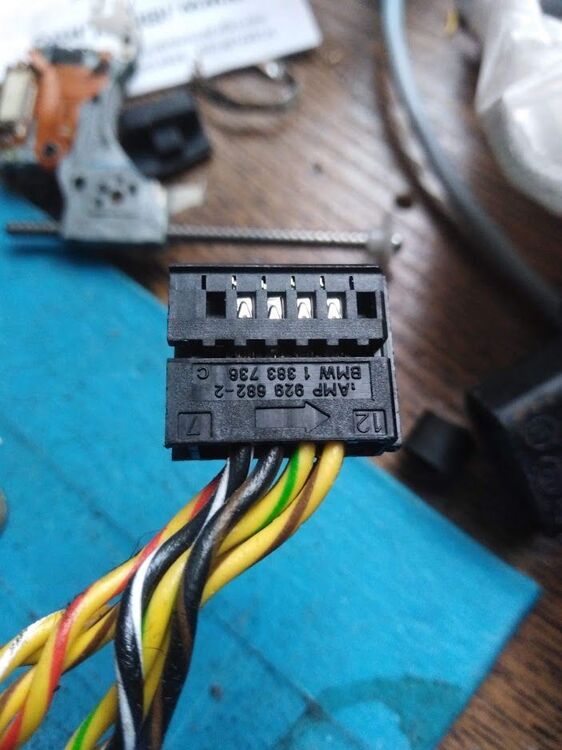

Kostka z instalacji telefonu                        -                                radio

Pin1 stałe +12v - czerwono pomarańczowy- bagażnik bezpiecznik 10A zostaje w bagażniku do zasilania,

Pin2 zasilanie +12v po zapłonie - fioletowo biały - radio pin 5,

Pin4 i-bus czyli komunikacja - biało siwy z żółtymi kreskami - radio pin 7,

Pin 5 podświetlanie czyli 12v - szaro czerwony - radio pin 13,

Pin7 grund czyli masa - brązowo czarny zostaje w bagażniku obok zasilania jest masa,

Pin 8 mute wyciszenie - biało brązowy - radio pin 4,

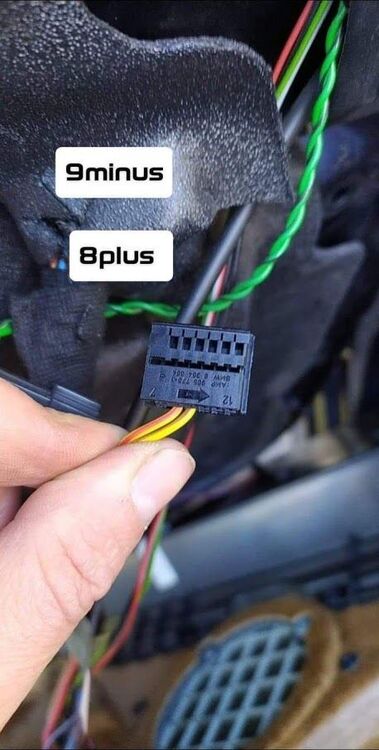

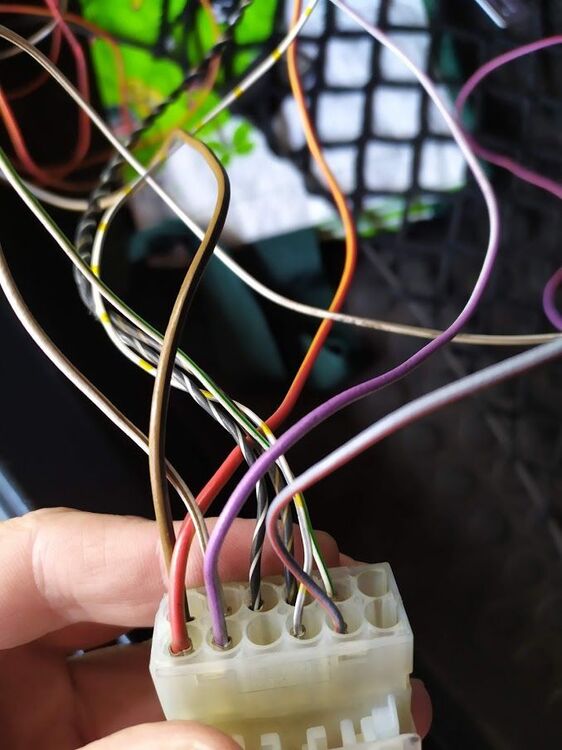

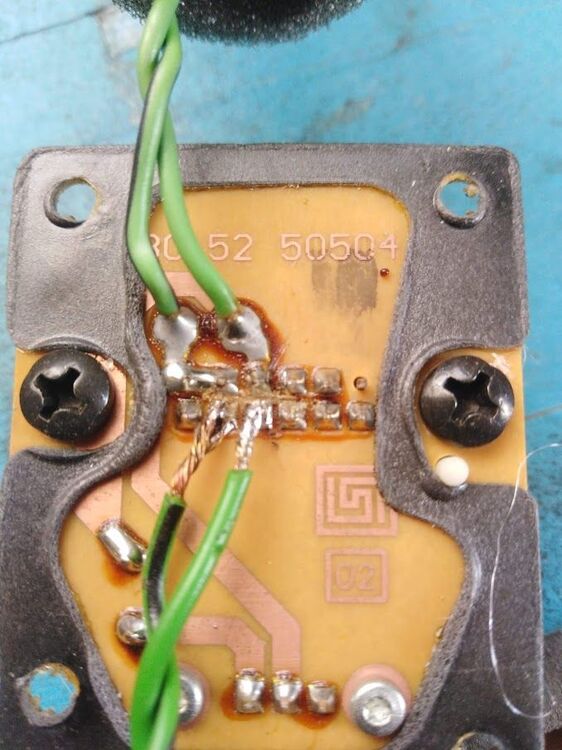

Pin9 i pin 10 audio czyli głośniki - czarno biały i czarno brązowy - należy zmostkować (rozdzielasz jeden sygnał audio na dwa) - Pin 8 i 9 w lewych i prawych drzwiach tak samo - zdjęcie 8,9,

Pin 11 Tel ON/OFF (speed signal) - zielono biały - radio pin 10.

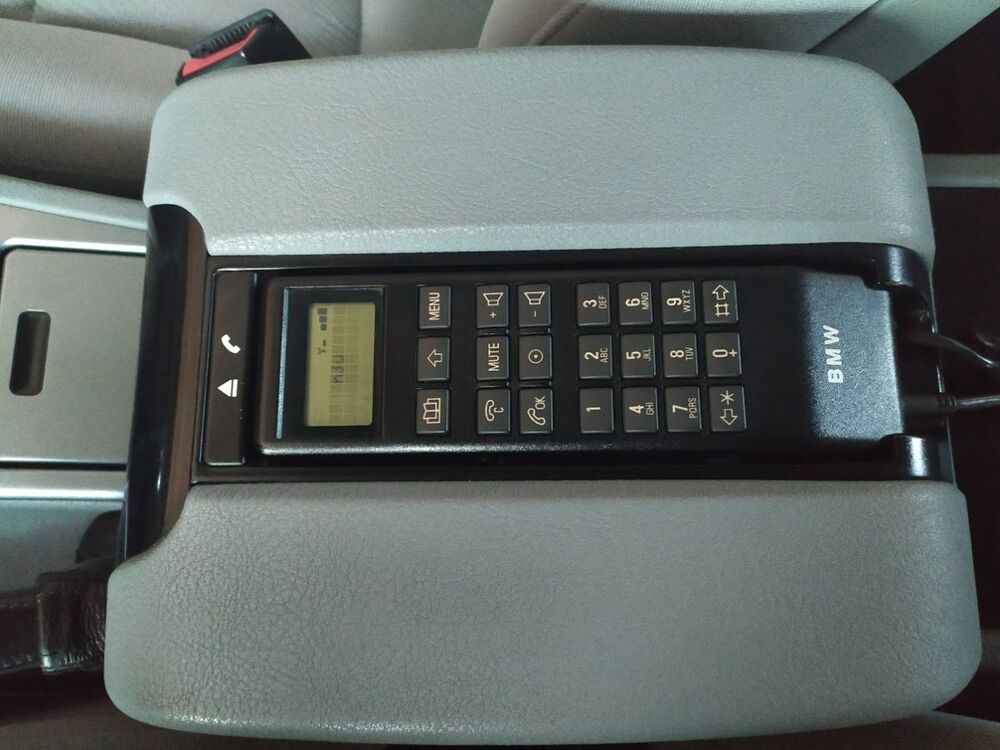

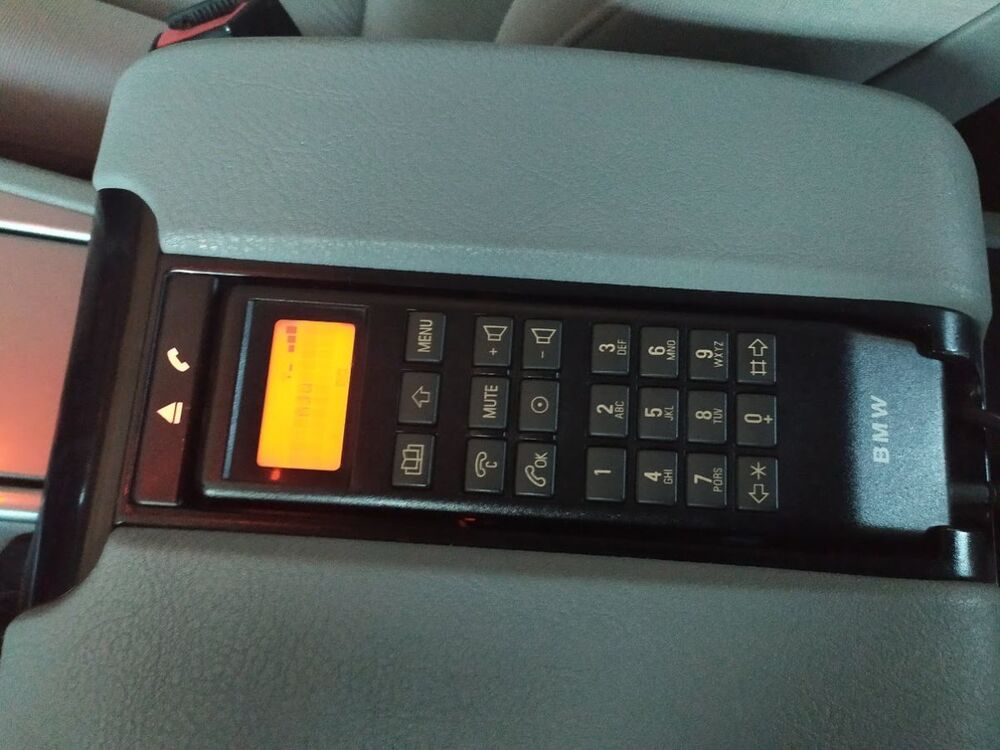

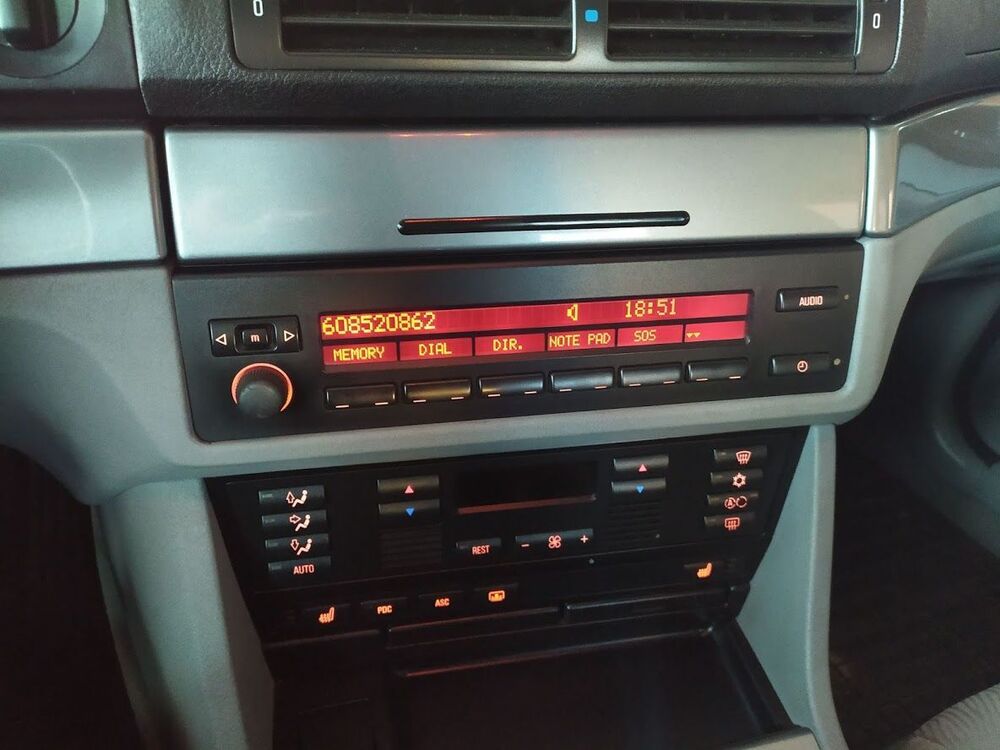

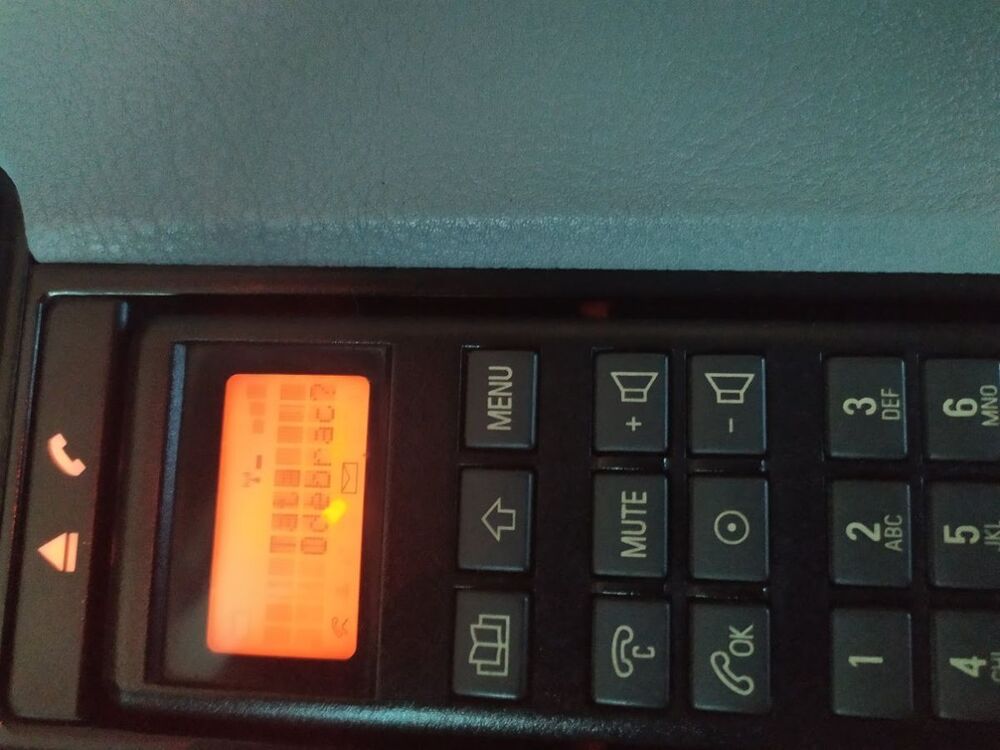

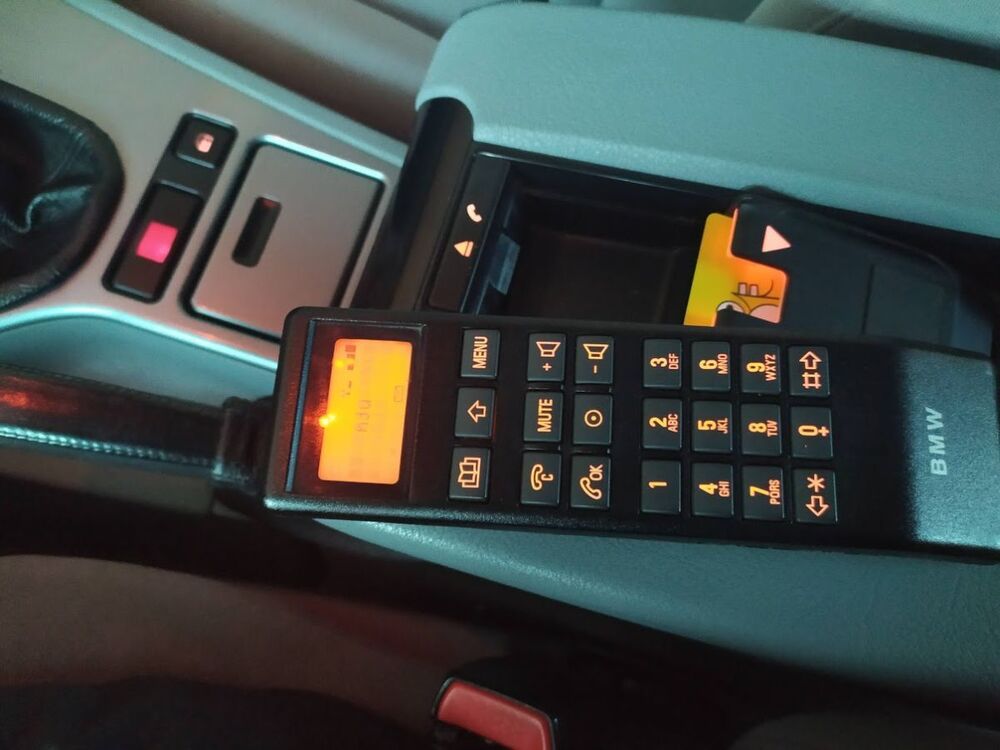

Fotki z działającego telefonu dodane
