Lusterko fotochrom z alarmem.

[SHOX]

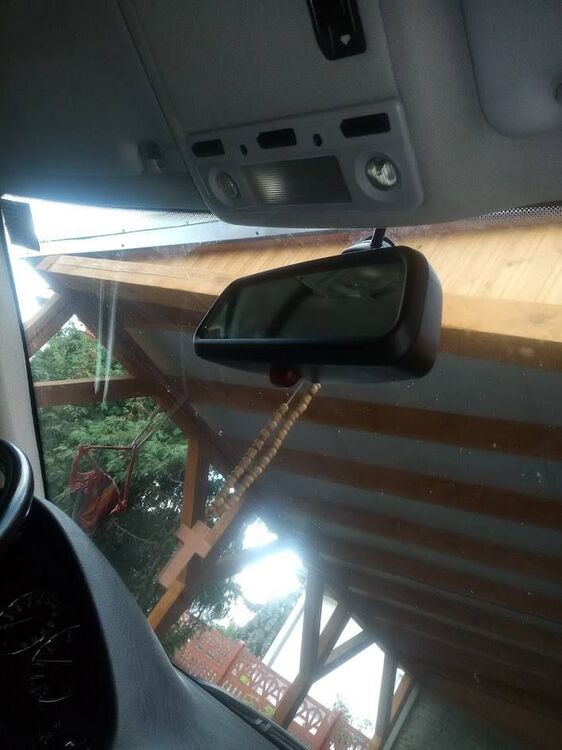

Dołożone zostało lusterko fotochrom z alarmem (diodą) w najbliższym czasie cały kompletny alarm.

Instrukcja podłączenia:

Piny przy lusterku:

Pin 1+12V -39 pin w LCM

Pin 2 (u mnie brak ) -Moduł komfortu pin 13 wtyczka od strony kierowcy

Pin 3 +12V -po zapłonie (skrzynka z bezpiecznikami, F21, 5A)

Pin 4,5,6,7 -Fotochromy zewnętrzne (zostały podłączone)

Pin 8 -Stały plus LED Alarmu

Pin 9 -Dioda LED (-) 19 Moduł komfortu  wtyczka środkowa

Pin 10 -masa.

A22 Elektro chromowe wewnętrzne lusterko wsteczne

Przegląd złączy wtykowych

Numer X-pin,
kolor Opis
X18246 10-pinowe, naturalne Złącze wtykowe Elektro chromowe wewnętrzne lusterko wsteczne

Przyporządkowanie styków na złączu wtykowym X18246

Kołek Rodzaj Opis / typ sygnału Uwagi dotyczące połączeń / pomiarów

1 mi Aktywacja, wewnętrzne lusterko wsteczne Sygnał światła cofania Moduł świetlny

2 ZA Pilot na podczerwień Sygnał Moduł ogólny

3 mi Terminal 15 Bezpiecznik F21

4 ZA Sygnał, lusterko zanurzeniowe Elektro chromowe lusterko zewnętrzne po stronie kierowcy
5 ZA Sygnał, lusterko zanurzeniowe Elektro chromowe lusterko zewnętrzne po stronie kierowcy
6 ZA Sygnał, lusterko zanurzeniowe Elektro chromowe lusterko zewnętrzne, strona pasażera
7 ZA Sygnał, lusterko zanurzeniowe Elektro chromowe lusterko zewnętrzne, strona pasażera

8 mi Terminal 30 Bezpiecznik F48

9 ZA Aktywacja diody LED Moduł ogólny

10 M Ziemia Punkt uziemienia
