Witajcie kolejny dodatek dodany do samochodu pdc przód tył.

Co następne nie wiem

Potrzebne nam będzie:

-listwy z otworami,
-czujniki (8szt),
-wiązki do czujników,
-moduł/sterownik
-wiązka do modułu od strony samochodu (zasilanie, sterowanie przyciskiem, linia diagnostyczna itd)
-panel z przyciskiem,
-głośnik  tylny z przodu był

Podłączenie wiązki zasilającej:

-bezpiecznik PDC - 21(5A)-zasilanie czerwono żółty

-brązowo niebiesko żółty do pinu 9 panelu pdc

-brązowo biało żółty do pinu 8 panelu pdc

-I-BUS biało siwo żółty linia diagnostyczna wpinamy za schowkiem nad Gm po lewej zgodnie z kolorami

-masa brązowy w bagażniku

-niebiesko przezroczysty i niebiesko siwy pod tylna półkę do głośnika wpinamy kostką

-czarny z zielnym do głośnika z przody auta nad nogami kierowcy wejście do głośnika z oznaczeniem T4

Wiązkę tylna wiadomo ściągamy zderzak montujemy podpinamy pod czujniki i moduł.

Wiązka przednia, ja zacząłem od zdjęcia koła lewego przedniego, zdjąłem cała osłonę nadkola, drucikiem przesunąłem wiązkę przez cały zderzak (obyło się bez ściągania zderzaka otwory pod czujniki zrobiłem sam w belce).

Żeby dostać się do środka auta przeszedłem wiązka do środka otworem od kierunkowskazu jest tam guma wyciągamy ją i nad stopnicą wychodzi kostka z wiązką do góry.
Chowamy wiązkę za podstopnice i lewym bokiem lecimy do tyłu a dokładnie do kanapy.

Dalej instalacja leci pod siedziskiem i przechodzimy nią przez przejście obok półki do tyłu auta  wpinamy do modułu i to tyle.

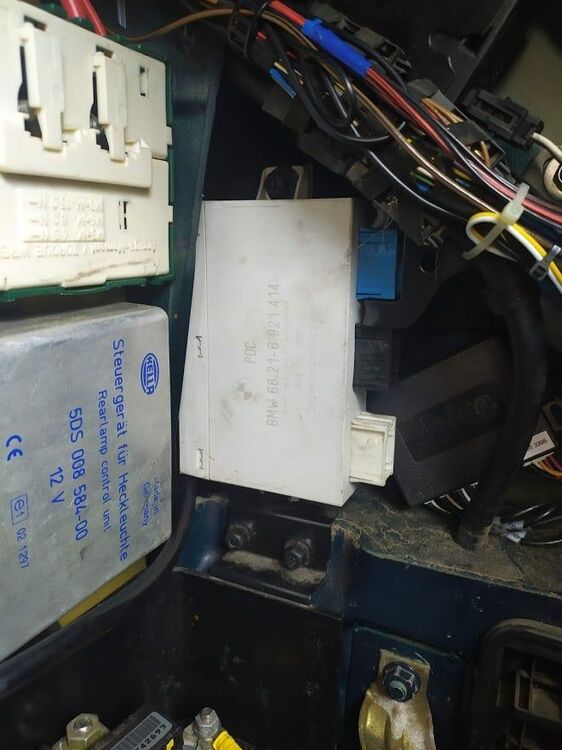

Trochę  fotek ogólnie prosta robota.

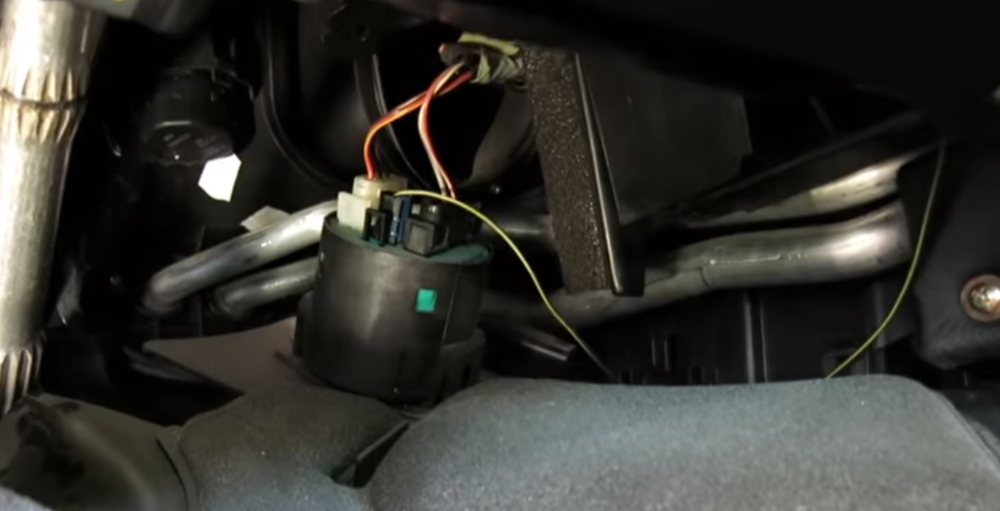

panel pdc.png


głosnik tylny.png

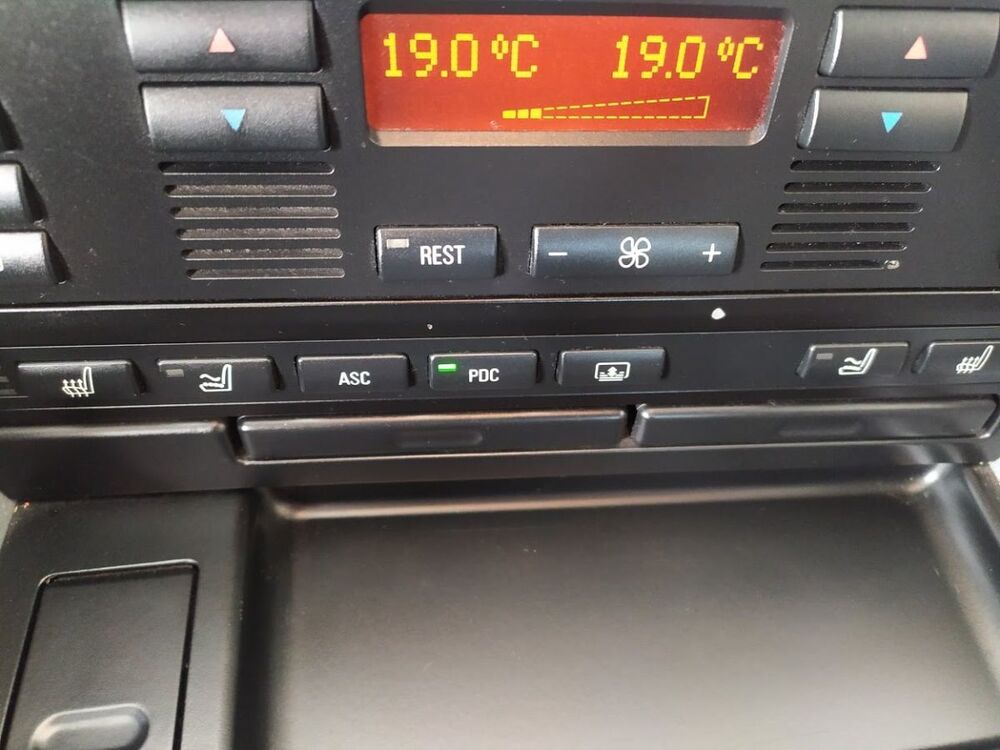

188300034_2884677121861268_6661428321782633870_n (1).jpg
